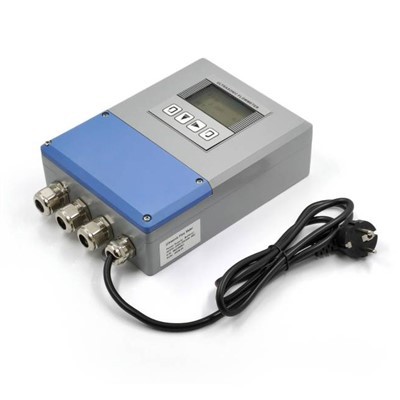

قراءة فورية-مقياس التدفق بالموجات فوق الصوتية من النوع

فئة

المواصفات / التفاصيل

ميزات المنتج

1. تركيب/تشغيل سهل وودود (يمكن استخدامه في بضع دقائق)

2. تصميم المشبك الخارجي، لا يوجد اتصال مع الوسط المقاس (يتجنب فقدان الضغط/تلوث الوسائط)

3. لا يوجد قطع للأنابيب/ توقف طويل للمعدات، مما يوفر الوقت/ تكاليف العمالة

4. أوضاع إعداد مرنة متعددة. عالمية لجميع أحجام الأنابيب في النطاق، متوافقة مع الأنابيب المعدنية/الراتنج

5. 256*128 شاشة LCD تعرض معلومات متعددة-.

6. جهاز قياس/تبريد/حرارة/وحدة حرارية بريطانية/طاقة اختياري بالموجات فوق الصوتية لمراقبة/قياس الطاقة

السائل المطبق

الماء والزيت والمواد الكيميائية (وسط سائل واحد بدون جزيئات/شوائب صلبة)

مادة خطوط الأنابيب المتوافقة

المعدن: الفولاذ المقاوم للصدأ، الفولاذ الكربوني، النحاس

الراتنج: PVC، بلاستيك صلب آخر (PP/PVDF)

حجم خط الأنابيب المتوافق

DN15-DN65؛ الحد الأدنى للقطر الداخلي القابل للقياس أكبر من أو يساوي 12 مم

نطاق التدفق (لتر/دقيقة)

DN15: 60

DN20: 100

DN25: 200

DN32: 300

DN40: 400

DN50: 600

DN65: 1000

سرعة قابلة للقياس

0.03 م/ث - 10 م/ث؛ قطع السرعة المنخفضة الافتراضية للمصنع: 0.1 م / ث

دقة

±2% (±1% بعد المعايرة)

نطاق درجة الحرارة

الوسط المقاس/محول الطاقة: 0-115 درجة (بدون تجميد السطح)

البيئة: -10 إلى 60 درجة (بدون تجميد)

عرض

256*128 إل سي دي

وقت الاستجابة

0.5 ~ 60s

تخزين البيانات

- فترة تخزين البيانات: 300 مللي ثانية

- النسخ الاحتياطي: EEPROM (مساحة تخزين أكبر من أو تساوي 10 سنوات؛ أكبر من أو تساوي 1 مليون مرة قراءة/كتابة)

مزود الطاقة

10-24 فولت تيار مستمر. الطاقة الكهربائية<3W

اتصال الطاقة والإدخال/الإخراج

M12 نوع المكونات الطيران

الإخراج والاتصالات

المعيار: 4-20 مللي أمبير، مودبوس RS485

اختياري (اتصل بالمصنع): OCT (خرج النبض)، إنذار مرحل واحد

اختر 2 من أصل 4 رموز إخراج للطلب

وظائف الحماية

حماية التوصيل العكسي للطاقة، حماية من زيادة الطاقة، حماية من ماس كهربائى للإخراج، حماية من زيادة التيار

فئة حماية الضميمة

IP65

الرطوبة البيئية

35 إلى 85% رطوبة نسبية (بدون تكثيف)

المقاومة الميكانيكية

- الاهتزاز: 10 إلى 55 هرتز، سعة مزدوجة 1.5 مم، ساعتين لكل محور X/Y/Z

- التأثير: 100 م/ث² 16 مللي ثانية نبض، 1000 مرة لكل محور X/Y/Z

المادة الرئيسية

الألومنيوم والبلاستيك الصناعي

طول الكابل

مقياس التدفق القياسي: 2 م

مستشعر PT1000 (مقياس الطاقة/وحدة حرارية بريطانية): 9 م (قياسي)؛ اختياري 15 م/25 م

إضافة عداد الطاقة/وحدة حرارية بريطانية-.

مستشعر درجة الحرارة المدمج-PT1000 (زوج متضمن؛ جانب واحد مزود بجهاز إرسال)

قدرات التطبيق

- عرض الموقع: قراءة معدل التدفق المباشر على الجهاز

- المراقبة عن بعد: نقل البيانات إلى PLC/غرفة التحكم المركزية عبر الإخراج

- تحليل البيانات: تسجيل البيانات لتحسين الكفاءة

تعريف رمز الطلب

FT211{{1}[حجم الأنبوب]{{2}[نوع جهاز الإرسال]{{3}[محول الطاقة]{{4}[الإخراج]-[كابل PT1000]

1. حجم الأنبوب: S=DN15-DN40؛ تي=DN50-DN65

2. نوع جهاز الإرسال: 1=مقياس التدفق بالموجات فوق الصوتية؛ 2=مقياس الطاقة بالموجات فوق الصوتية/وحدة حرارية بريطانية

3. محول الطاقة: C2=0-65 درجة؛ C2U=0-115 درجة

4. الإخراج (2 من 4): A=4-20 مللي أمبير؛ م=مودبوس RS485; O=أكتوبر؛ R=1 تتابع

5. كابل PT1000 (فقط لمقياس الطاقة/وحدة حرارية بريطانية): P=9m؛ ص(15)=15م; ص(25)=25م

أمثلة على الطلب

- مقياس التدفق: FT211-S-1-C2-AM (DN15-DN40، محول طاقة من 0 إلى 65 درجة، 4-20 مللي أمبير + RS485)

- مقياس الطاقة/وحدة حرارية بريطانية: FT211-S-2-C2U-AM-P (DN15-DN40، محول طاقة 0-115 درجة، 4-20 مللي أمبير+RS485، كابل PT1000 9 م)
